FE 通用型恒功率电伴热带

点击放大图片   ------点击放大图片

产品突出优点

温度高达 400°F (232°C)

输出功率保持恒定，与温度无关

可以在施工进行长度切割

是一系列一般应用的理想选择

• 食品和化学加工等应用上的中等过程温度的控制
• 水管系统
• 消防系统应用
• 燃油方面的应用
• 冷凝物回收
• 热水管线系统
• 定期使用高压蒸汽清洗的管线系统

产品规格

• 最大暴露温度达到 400°F (232°C)
• 抗潮、抗化学腐蚀、防火以及抗辐射
• 12股铜丝缠绕而成的母线
• 尺寸 0.2" x 0.3" (5 x 8mm)
• 每500-英尺 (152m) 一卷轴 重40 磅. (18kg)

TEFLON^®是在DuPont许可下的一个注册商标.

认证情况



一般场所应用
危险场所应用 (T3 温度等级):
Class I Division 2 Groups B, C, D
Class II Division 2 Groups F, G
Class III Division 2

, 一般场所 (120 和 240V交流电源)

认证有效的条件： 使用了合适的伴热电缆和安装附件，并且在安装时是按照合适的说明、代号和规则进行的。

最大回路长度 英尺 / (m) 电缆型号 120VAC 208VAC 240VAC 277VAC 480VAC 3 W / 英尺 (10 W / m) 360 (110) 625 (191) 720 (220) N/A 1440 (439) 5 W / 英尺 (16 W / m) 275 (84) 477 (145) 550 (168) N/A 1100 (335) 8 W / 英尺 (26 W / m) 220 (67) 381 (116) 440 (134) 508 (155) 880 (268) 12 W / 英尺 (39 W / m) 180 (55) 312 (95) 360 (110) 416 (127) 720 (220)

一个回路单元的长度 英尺 / (m) 电缆型号 120VAC 208VAC 240VAC 277VAC 480VAC 3 W / 英尺 (10W / m) 2.0 (0.6) 4.0 (1.2) 4.0 (1.2) N/A 8.0 (2.4) 5 W / 英尺 (16 W / m) 2.0 (0.6) 4.0 (1.2) 3.0 (0.9) N/A 6.0 (1.8) 8 W / 英尺 (26 W / m) 2.0 (0.6) 4.0 (1.2) 4.0 (1.2) 4.0 (1.2) 6.0 (1.8) 12 W / 英尺 (39 W / m) 2.0 (0.6) 6.0 (1.8) 360 (110) 4.0 (1.2) 4.0 (1.2) 注意: 当订购的时候，请留出最少一个电路模块的长度的余量作为终端



FE General Purpose Constant-Wattage Heating Cable Specification Sheet

订购信息

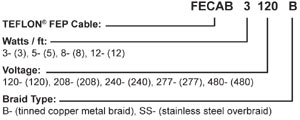

产品型号解释



接线 / 终端组件

部件型号	组件	应用
FECABUC	通用连接 / 终端组件	两个尾端终端和一个输入接线，或一个电源输入接合。注意: 需要一个双集线器接线盒。
FECABKC	导线 / 尾端密封组件	五个导线和尾端终端
FECABSK	接合组件	一个同轴结合或一个T型接合。注意: 需要使用管道支架、管卡、单集线器接线盒和RTV密封胶。
FECABLP	导线终端组件	一个导线终端
FECABEP	尾端终端组件	一个尾端终端



FE Connection / Termination Kit Specification Sheet

温度控制器

该产品的使用要配备温度控制器。请查看 温度控制器 部分以便对温度控制器有一个比较全面的选择。

产品安装附件

胶带 有助于伴热带的绝缘隔离，并让伴热带和被加热物体表面保持紧密接触。. 产品型号 描述 PSAT36 对压力敏感的玻璃纤维胶带 0.5" x 108' (13mm x 38m) 温度限制: 350°F (176°C)   AAT260 AAT2180 铝质胶带 2" x 180' (51mm x 55m) / 温度限制: 350°F (176°C) 2" x 180' (51mm x 55m) / 温度限制: 550°F (288°C)



警告标签 在管道上每间隔100ft (3m)需要贴一张。 产品型号 描述 BCLCAB 电伴热警告标志。在管道上每间隔10ft (3m)需要贴一张。



导热油灰 用与填充伴热带和管道表面的空隙。 产品型号 描述   HCP1 HCP3 导热油灰，用与填充伴热带和管道表面的空隙。 1 lb. (0.5kg) 3 lb. (1.4kg)



监控灯工具包 为伴热带回路的终端提供连续性检测。 产品型号 描述 MLK1001 单一网络集线器; 120VAC MLK2001 单一网络集线器; 240VAC MLK1002 双网络集线器; 120VAC MLK2002 双网络集线器; 240VAC MLBCAB001 120VAC 移位 bulb 40180 240VAC 移位 bulb



管道减压接口 产品型号 描述 BPRCAB010 0.75"标准大气压到 1"标准大气压



管道支架 铝铸件 产品型号 描述 PSOCAB010 1.00" 螺纹 PSOCAB075 0.75"螺纹



管卡 不锈钢管卡，用来增强管道支架和管道的连接 产品型号 描述 BPSCAB2-6 不锈钢管卡，用来增强管道支架和管道的连接。 可以从 2" 调整到 6" (51 x 152mm)



RTV 密封胶 硅树脂密封胶用来密封导线包、末端包和管道支架。 产品型号 描述 RTV3.0 硅树脂密封胶用来密封导线包、末端包和管道支架。 3 oz. (89ml)



支持

文献资料

• FE Constant-Watt Heating Cable Specification Sheet
• Part # 11467: FE Constant-Watt Heating Cable Instruction Manual
• Constant-Watt Heating Cable Selection Guide
• Guide for Calculating Length and Type of Heating Cable Needed
• Examples of Heating Cable Placement
• FE Connection / Termination Kits
• Heating Cable Accessories
