KK 系列高温型恒功率电伴热带

点击放大   -----点击放大

产品突出优点

温度高达 500°F (287°C)

功率是保持恒定的，与温度高低无关

可以在施工现场任意切割长度

是一系列广泛的一般目的应用的理想选择

• 流体粘度控制
• 沥青
• 重油
• 核能辐射的环境
• 没有卤素分布的环境
• 受高压蒸汽影响的处理管线

产品规格

• 最大暴露温度为 500°F (287°C)
• 抗潮、抗化学腐蚀、抗灼热、防辐射
• 12AWG bus wires
• 尺寸 0.2" x 0.3" (5 x 8mm)
• 每 500-英尺 (152m) 辊轴，重30 磅. (14kg)

认证情况

一般场所
危险环境场所:
等级 I --划分 2-- 分组 B, C, D
等级 II -划分 2-- 分组 F, G
等级 III 划分 2

认证有效的条件： 使用了合适的伴热电缆和安装附件，并且在安装时是按照合适的说明、代码和规则进行的。

最大回路长度 英尺 (m) 伴热带 120VAC 208VAC 240VAC 277VAC 480VAC 4 w / 英尺 12AWG (13 w / m) 310 (94) 537 (164) 620 (189) 716 (218) 1240 (378) 8 w / 英尺 12AWG (26 w / m) 220 (67) 381 (116) 440 (134) 508 (155) 880 (268) 12 w / 英尺 12AWG (39 w / m) 180 (55) 312 (95) 360 (110) 416 (127) 720 (220) 18 w / 英尺 12AWG (59 w / m) 120 (37) 208 (63) 240 (73) 277 (84) 480 (146)

电路单元模块长度英尺 (m) 伴热带 120VAC 208VAC 240VAC 277VAC 480VAC 4 w / 英尺 12AWG (13 w / m) 4.0 (1.2) 4.0 (1.2) 4.0 (1.2) 4.0 (1.2) 8.0 (2.4) 8 w / 英尺 12AWG (26 w / m) 2.0 (0.6) 4.0 (1.2) 4.0 (1.2) 4.0 (1.2) 6.0 (1.8) 12 w / 英尺 12AWG (39 w / m) 2.0 (0.6) 4.0 (1.2) 4.0 (1.2) 4.0 (1.2) 7.0 (2.1) 18 w / 英尺 12AWG (59 w / m) 1.75 (0.5) 3.0 (0.9) 3.5 (1.1) 4.0 (1.2) 5.5 (1.7) 注意: 当订购的时候，请留出最少一个电路单元模块的长度的余量作为终端。



KK High Temperature Constant-Wattage Heating Cable Specification Sheet

订购信息

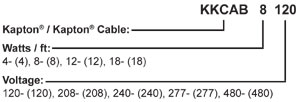

产品型号说明

接线 / 终端成套组件

型号	组件	应用
KCABUC	通用 连接 / 终端组件	两个尾端终端和一个输入连接,或者一个电源输入接合。注释:需要一个双网络集线器接线盒和管卡。
KCABKC	导线 / 尾端密封组件	五个导线和尾端终端。
KCABSK	接合组件	一个直线型接合或一个T型接合。 注释: 需要管道支架、管卡和独立集线器接线盒。
KCABLP	导线终端组件	一个导线终端。注释: 需要 RTV 密封胶
KCABEP	尾端终端组件	一个尾端终端。注释: 需要 RTV 密封胶



KK Connection /Termination Kit Specification Sheet

温度控制器

本产品的使用需要配备一个温度控制器。查看 温度控制器部分以便对温度控制器进行一个全面的选择。

安装附件

胶带 有助于伴热带的绝缘隔离，并让伴热带和被加热物体表面保持紧密接触。 产品型号 描述 PSAT36 对压力敏感的玻璃纤维胶带 0.5" x 108' (13mm x 38m) 温度限制: 350°F (176°C)   AAT260 AAT2180 铝质胶带 2" x 180' (51mm x 55m) / 温度限制: 350°F (176°C) 2" x 180' (51mm x 55m) / 温度限制: 550°F (288°C)



警告标签 在管道上每间隔10ft (3m)需要贴一张。 产品型号 描述 BCLCAB 电伴热警告标志。在管道上每间隔100ft (3m)需要贴一张。



导热油灰 用与填充伴热带和管道表面的空隙。 产品型号 描述   HCP1 HCP3 导热油灰，用与填充伴热带和管道表面的空隙。 1 磅. (0.5kg) 3 磅. (1.4kg)



监控灯工具包 为伴热带回路的终端提供连续性检测。 产品型号 描述 MLK1001 单一网络集线器; 120VAC MLK2001 单一网络集线器; 240VAC MLK1002 双网络集线器; 120VAC MLK2002 双网络集线器; 240VAC MLBCAB001 120VAC 移位 bulb 40180 240VAC 移位 bulb



管道减压接头 产品型号 描述 BPRCAB010 0.75"标准大气压到 1"标准大气压



管道支架 铝铸件 产品型号 描述 PSOCAB010 1.00" 螺纹 PSOCAB075 0.75"螺纹



管卡 不锈钢管卡，用来增强管道支架和管道的连接 产品型号 描述 BPSCAB2-6 不锈钢管卡，用来增强管道支架和管道的连接。 可以从 2" 调整到 6" (51 x 152mm)



RTV 密封胶 硅树脂密封胶用来密封导线包、末端包和管道支架。 产品型号 描述 RTV3.0 硅树脂密封胶用来密封导线包、末端包和管道支架。 3 oz. (89ml)



技术支持

文献资料

• KK Constant-Watt Heating Cable Specification Sheet
• Part # 11468: K Series Constant-Watt Heating Cable Instruction Manual
• Constant-Watt Heating Cable Selection Guide
• Guide for Calculating Length and Type of Heating Cable Needed
• Examples of Heating Cable Placement
• K Series Connection / Termination Kits
• Heating Cable Accessories
