MI 矿物绝缘电伴热带

伴热设计：

伴热带的选型需要按照使用要求进行



一般来讲，尽量使用双导线且直径最小的的伴热带。因为：双导线型可以使伴热带形成简单的闭合电路简化了线路；直径越小越容易安装。随着维持温度，功率密度，电压以及长度的上升，您所需要的伴热带直径会不断上升。
选择合适的伴热带
这需要根据您的使用要求计算出最合适的电阻，然后以此数据为标准从现有的伴热带中选取最合适的一种。
电阻的计算方式如下：
R=V2 /(W×L2 )
R=每米的电阻(Ω/m)
V=电压
W=每米的功率（W/m）
L=伴热带长度（m）
注释：所需的伴热带电阻要根据实际使用需求决定。低电阻的导线其电阻值会随着工作温度的增加而明显增加。给定的伴热带电阻必须按照以下程序进行调整：

1. 根据所需的输出功率，从表-1中查询决定您所需伴热带的表面温度上升速率。
2. 表面温度上升速率与需要维持的温度相加，决定伴热带的表面温度。
3. 从表-2中查询您所选定加热带的电阻上升速率。把电阻上升速率与所选的伴热带电阻相乘得出实际使用时的电阻。

决定电源以及伴热条件
如果您选定了所需伴热带的电阻值，您需要根据表-3和表-4验证所选伴热带的工作能力。
实际输出功率 R=V2 /(W×L2 )         实际电流I=V /(R×L)

注释：根据国际电工标准：断路器的额定电流必须超过最小伴热电流25%，并且必须具备漏电保护功能。

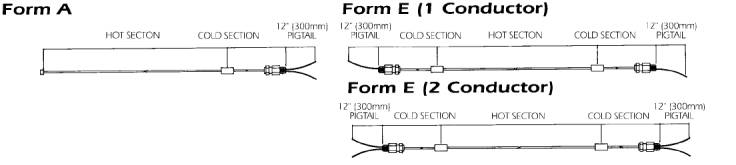

安装图

部件号说明
Catalog Number (*) A 670 B 150 07(*)

（*）	A	670	B	150	07
可选结构	A或E安装	根据表格查母线	K或者B直径	加热段	未加热段



MIC附件：

HTA  当外壳温度超过315°C每米功率超过66W时，冷热接触面必须保持在冷热连接器之外，这时HTA（HIGH TEMPERATURE ADAPTE过热保护）发挥散热作用促进热量传导。   VA   当电源低于120V时稳压器可以提供稳定的120V固态电压。主要用于伴热带长度低于6m的时候。

（*）可选结构 前缀 后缀 说明 P   只适用于图A所示安装模式 X   未加热段比较大或者相关特性   EM 在冷热连接器外安装了散热设备   HTA 安装了过热保护   UG UL标签   UH UL危险环境标签   FH FM危险环境标签   CH CSA危险环境标签   CHB CSA-B型危险环境标签   UM UL融雪标签 每份订单都要带有电流，电压以及功率参数。
