SLM 中温系列自限温电伴热带

点击放大图片

-----点击放大图片

产品突出优点

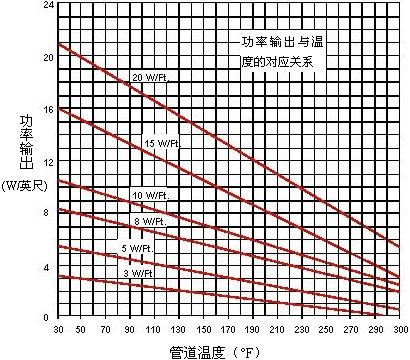

根据表面温度自动调整热量输出

可以无需使用温度控制器*

可以安全的交叠缠绕和隔热保温

是防冻保护和低温过程温度保持的理想选择

* 如果需要一个精确的温度过程，温度控制器的使用是必要的

产品规格

** 电器设备T-等级编号定义了设备可以达到的最大表面温度。常常用于危险环境（分类）应用中。

认证情况
US LISTED

一般场所应用--------- 危险环境(等级)Class I, Division 2, Groups A, B, C, D Class II, Division 2, Groups F, G
Class III, Division 2

 一般场所应用--------- 危险环境(等级) Class I, Division 2, Groups B, C, D
Class II, Division 2, Groups E, F, G
 一般场所应用--------- 危险环境(等级)-- Class I, Division 2, Groups B, C, D
Class II and III, Division 2, Group G

认证有效条件 ： 使用的是适当的电伴热带和安装附件，并且在安装时和相关的说明、尺寸以及规范是一致的。

外套包层选项
产品型号 描述 尺寸 每500英尺(152m)一卷轴的重量 应用
SLM-B 外层为镀锡铜金属线网 0.15" x 0.40"
(4mm x 10mm)		 40 磅. (18kg) 一般应用
SLM-BF 外层为镀锡铜金属线网和氟化高分子外套 0.20" x 0.40"
(5mm x 10mm)		 48 磅. (22kg) 用于强化学腐蚀环境(例如：强酸性)
注释：

-B结构：伴热带的外层是镀锡铜线编织网，此编织网提供了额外的机械保护强度，并提供了接地保护电路。

-BF结构：在镀锡铜线编织网的基础上，外层再配有氟化高分子外层护套
最大回路长度与断路器大小的关系
伴热带型号 断路器大小 最大长度 (英尺)
120V交流 120V交流
SLM-5 15 安培
20 安培
30 安培 		185
245
310		 385
500
620
SLM-10 15 安培
20 安培
30 安培 		115
150
190 		225
300
375
SLM-15 15 安培
20 安培
30 安培 		80
110
135		 160
215
270
注释:
 - 注意: 由于很高的初始启动电流，需要给予断路器一些特殊的考虑
 -最大长度是根据启动时温度来的，介于 -20°F 到50°F (-29°C到 10°C)
电源电压变化后的功率及回路长度调整
实际工作电压的输出功率调整系数
产品类型 208 VAC 220 VAC 277 VAC
功率 长度 功率 长度 功率 长度
SLM-5-240
SLM-10-240
SLM-15-240		 0.76
0.80
0.83		 0.93
0.93
0.93		 0.85
0.88
0.89		 0.96
0.96
0.96		 1.29
1.23
1.19		 1.07
1.07
1.02

SLM Mid-Temperature Self Regulating Heating Cable Specification Sheet

产品订购信息

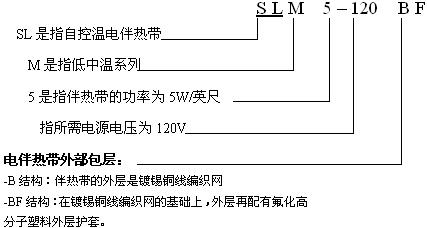

产品型号解释











接线 / 终端工具包
部件型号 工具包 用途
SLUC-1 通用连接工具包 两个尾端终端和一个输入连接，或一个输入电源接合。适用于任何直径小于0.44" (11mm)的伴热带。注释: 需要使用一个接线盒。
SLSK-5 同轴接合/T型接合 五个同轴接合或五个T型接合。
SLET-2 尾端密封工具包 两个尾端终端
SLPT-2 电源端终端工具包 两个电源终端
MLK 尾端回路指示灯工具包 为 SL 和 SLM 伴热带提供回路的 LED 灯指示。
SLJB-2 接线盒 非金属接线盒， 5" x 5" x 2" (127mm x 127mm x 51mm), NEMA 4X. 为SLRPC-1 和 SLUC-1推荐。

Click Here for details and contents of SLM Connection / Termination Kits

产品安装附件

胶带

有助于伴热带的绝缘隔离，并让伴热带和被加热物体表面保持紧密接触。

产品型号 描述
PSAT36 对压力敏感的玻璃纤维胶带
0.5" x 108' (13mm x 38m)
最高耐温: 350°F (176°C)

AAT260
AAT2180		 铝质胶带
2" x 180' (51mm x 55m) / 最高耐温: 350°F (176°C)
2" x 180' (51mm x 55m) / 最高耐温: 550°F (288°C)



警告标签

在管道上每间隔100ft (3m)需要贴一张。

产品型号 描述
BCLCAB 电伴热警告标志。在管道上每间隔100ft (3m)需要贴一张。



管卡

不锈钢管卡，用来增强管道支架和管道的连接

产品型号 描述
BPSCAB2-6 不锈钢管卡，用来增强管道支架和管道的连接。
可以从 2" 调整到 6" (51 x 152mm)

导热油灰

用与填充伴热带和管道表面的空隙。

产品型号 描述

HCP1
HCP3		 导热油灰，用与填充伴热带和管道表面的空隙。
1 磅. (0.5kg)
3 磅. (1.4kg)



RTV 密封胶

硅树脂密封胶用来密封导线包、末端包和管道支架。

产品型号 描述
RTV3.0 硅树脂密封胶用来密封导线包、末端包和管道支架。 3 oz. (89ml)



接线盒 (SL 和 SLM 伴热带)

非金属接线盒。为SLUC-1和 SLRPC-1 工具包推荐。

产品型号 描述
SLJB-2 5" x 5" x 2", NEMA 4X.



支持

文献资料
各部件安装手册
