Centipede^® 温度控制系统

Overview	Centipede® Module	Operator Interface	Support / FAQ

Centipede^® 操作界面

产品精髓

监控和操作多达40个模块 标准或者特殊的模块编程 与外部计算机连接 可选则是否带显示器

详细说明

主要型号 (CENTOPI-2 与 CENTOEMOI)

• 监控与编程多达40个模块；显示即时温度、传感器状态、设定点情况、上下限报警等。
• 可对系统整体或者个别进行设置。
• 温度范围: 32° - 662°F (0°- 350°C)
• 所有温度以°C单位显示
• 触点报警范围: 277VAC, 30VDC, 5A
• 功率: 不带模块18W；带40个模块50W
• 输出: CAT5系统3A下12VDC
• 模块通信:CAT5通信系统
• 与外部计算机连接: RS-232
• CAT5通信系统长度: 500ft (152m)
• 环境温度: 32°-100°F (0° -38°C)
• 曝光储存温度: 0° - 185°F (-18° - 85°C)
• 环境湿度: 5 - 95% (不冷凝)

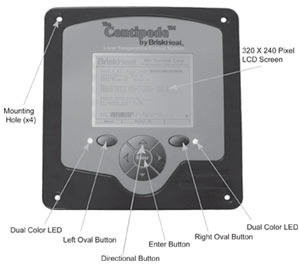

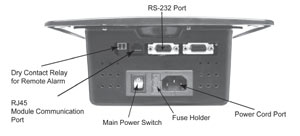

CENTOPI-2: 带显示器的操作系统说明

• 即插即用显示操作界面
• 输入: 100-240VAC, 47-440Hz;带保险丝
• 屏幕尺寸: 4" x 3" (102mm x 76mm)
• 320 x 240 像素LCD 显示带键盘区
• 双色LEDs;红与绿；红代表报警
• 尺寸: 7 x 7 x 4" (178 x 178 x 102mm)
• 重量: 2.13lb (0.97kg)
• ,

过程控制设备 29DP

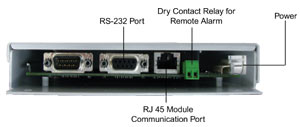

CENTOEMOI: 无显示器操作界面说明

• 无显示器，与外部计算机通过 RS-232接口连接
• 输入电压: 12-24VDC; 需要 Molex 6-pin 连接器 #09-50-8063插头部分 #08-52-0072
• 尺寸: 7.50 x 6.54 x 1.16" (191 x 166 x 29mm)
• 重量：1lb (0.45kg)
• 4个0.19" (5mm)固定设备

Centipede^® Temperature Control System Specification Sheet

定单信息

CENTOPI-2	Centipede® 操作界面包括 25ft (7.6m) CAT5通信系统与输入区

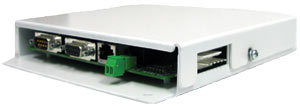

CENTOEMOI	Centipede®无显示器操作系统

附件

CAT5 通信平台 标号 长度 CENTCOM-001 1ft (0.3m) CENTCOM-002 2ft (0.6m) CENTCOM-003 3ft (0.9m) CENTCOM-004 4ft (1.2m) CENTCOM-005 5ft (1.5m) CENTCOM-010 10ft (3.0m) CENTCOM-014 14ft (4.3m) CENTCOM-025 25ft (7.6m)

RTD传感器 标号 长度 CENTRTD-001 1ft (0.3m) CENTRTD-002 2ft (0.6m) CENTRTD-003 3ft (0.9m) CENTRTD-004 4ft (1.2m)

操作系统

标号	描述
SWCENTDLV100	Centipede® Data Logger Version 1.0

与外部计算机通信安装系统

标号	描述
41082-01	与外部计算机通信

模块供电系统

标号	描述
CENTPWR	操作截面未使用时NEMA 5-15插座供电12-24VDC
