SL 系列自限温电伴热带
产品突出优点

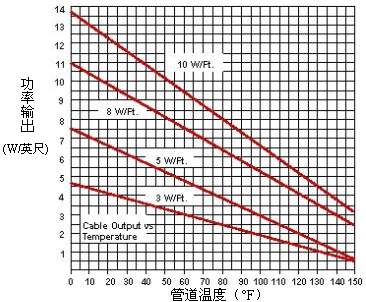

根据表面温度自动调控热量输出
可以不需要温度控制器*
可以安全的交叠缠绕和隔热保温
是防冻保护和低温过程温度保持的理想选择
* 如果需要一个精确的温度过程,温度控制器的使用是必要的。
产品规格
- 最大暴露温度为 185°F (85°C)
- 有3, 5, 8, 或 10 w/英尺 功率输出几种不同类型
- 抗潮, 抗化学腐蚀, 以及抗灼热烤
- 16AWG bus wires
- T-等级**
- -T6: 3 w / 英尺
- -T5: 5和 8 w / 英尺
- -T4A: 10 w / 英尺
** 电器设备T-等级代码定义了设备可以达到的最大表面温度。常常用于危险环境(分类)应用中。
认证情况
美国 LISTED | ||
1 一般场所应用- --- 2 危险环境应用----(等级分类)-------------等级 I, 划分 2, ------分组 A, B, C, D |
1 一般场所应用 ------2 危险环境应用 (等级分类) ----------- 等级 I, 划分 2, -------分组 B, C, D 等级 II, 划分 2, ------分组 E, F, G |
1 一般场所应用----------2 危险环境应用 (等级分类) ----------- 等级 I, 划分 2, 分组 B, C, D 等级 II 和 等级 III,------ 划分 2, 分组 G |
认证有效条件 : 使用的是适当的电伴热带和安装附件,并且在安装时和相关的说明、尺寸以及规范是一致的。
外包层选项
产品类型 | 描述 | 尺寸 | 每500-英尺 (152m)绕轴的运输重量l | 应用目的 |
SL-B | 外层为镀锡铜金属线网 | 0.20" x
0.45" (5mm x 11mm) |
40 磅. (18kg) | 一般应用 |
SRL-BP | 外层为镀锡铜线网和 (弹性热塑料) 聚烯烃外套 | 0.24" x 0.47" (6mm x 12mm) |
48 磅. (22kg) | 用于微化学腐蚀环境 (例如:微酸性) |
SRL-BF | 外层为镀锡铜金属线网和氟化高分子塑料外套 | 0.25" x 0.49" (6mm x 12mm) |
48 磅. (22kg) | 用于强化学腐蚀环境(例如:强酸性) |
SRL-SS | 不锈钢金属编织 | 0.20" x 0.45" (5mm x 11mm) |
40 磅. (18kg) | 比SL-B更具抗锈蚀和腐蚀性 |
注释:
-
-B结构:伴热带的外层是镀锡铜线编织网,此编织网提供了额外的机械保护强度,并提供了接地保护电路。
-
-BP结构:在镀锡铜线编织网的基础上,外层再配有聚烯烃(弹性热塑料)外层护套。
-
-BF结构:在镀锡铜线编织网的基础上,外层再配有氟化高分子塑料外层护套。
-
-SS结构:不锈钢金属编织护套
最大回路长度(英尺单位)以及断路器的大小
伴热带类型 | 断路器大小 | 启动温度 | ||
50°F (10°C) | 0°F (-20°C) | -20°F (-40°C) | ||
SL-3-120 | 15 amp 20 amp 30 amp |
325 - - |
230 305 325 |
205 275 325 |
SL-3-240 | 15 amp 20 amp 30 amp |
650 - - |
460 620 650 |
410 550 650 |
SL-5-120 | 15 amp 20 amp 30 amp |
225 270 - |
155 205 270 |
135 180 270 |
SL-5-240 | 15 amp 20 amp 30 amp |
460 540 - |
310 415 540 |
275 370 540 |
SL-8-120 | 15 amp 20 amp 30 amp 40 amp |
145 295 210 - |
100 130 195 210 |
90 115 175 210 |
SL-8-240 | 15 amp 20 amp 30 amp 40 amp |
295 390 420 - |
200 265 395 420 |
175 235 350 420 |
SL-10-120 | 15 amp 20 amp 30 amp 40 amp |
115 150 180 - |
85 110 155 180 |
75 100 145 180 |
SL-10-240 | 15 amp 20 amp 30 amp 40 amp |
230 305 360 - |
165 220 325 360 |
150 195 290 360 |
电压调整系数
以下具体工作电压的输出功率调整系数 | ||||||
产品类型 | 208 VAC | 220 VAC | 277 VAC | |||
功率 | 长度 | 功率 | 长度 | 功率 | 长度 | |
SL-3-240 SL-5-240 SL-8-240 SL-10-240 |
0.80 0.82 0.86 0.87 |
0.93 0.93 0.93 0.93 |
0.87 0.90 0.91 0.92 |
0.96 0.96 0.96 0.96 |
1.15 1.13 1.12 1.10 |
1.07 1.07 1.08 1.09 |
订购信息

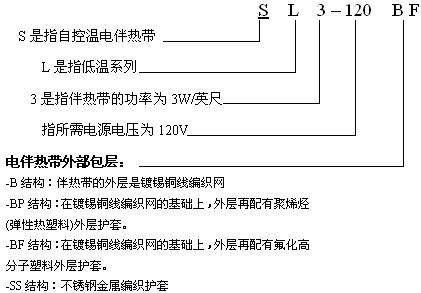

以SL3-120 B F为例,该标记代表的是:SL指自调节低温系列、-3指输出功率(W/英尺)、-120指120V交流、-BF指外包层的结构
产品型号解释
接线 / 终端工具包
标准工具包
产品型号 | 工具包 | 可以完成 |
SLUC-1 | 通用连接工具包 | 两个尾端终端和一个输入连接,或一个输入电源接合。适用于任何直径小于0.44" (11mm)的伴热带。注释: 需要使用一个接线盒。 |
SLSK-5 | 同轴接合/T型接合 | 五个同轴接合或五个T型接合。 |
SLET-2 | 尾端密封工具包 | 两个尾端终端 |
SLPT-2 | 电源端终端工具包 | 两个电源终端 |
SLRPC-1 | 电源连接工具包 | 可以防止接线盒的漏水。两个尾端终端和一个输入连接。针对 SL-BP伴热带设计。 |
MLK | 尾端回路指示灯工具包 | 为 SRL 和 SRM 伴热带提供回路的 LED 灯指示。 |
SLJB-2 | 接线盒 | 非金属接线盒, 5" x 5" x 2" (127mm x 127mm x 51mm), NEMA 4X. 为SLRPC-1 和 SLUC-1推荐。 |
房顶和水槽应用工具报
产品型号 | 工具包 | 可以完成 |
SLROOFET-5 | 尾端密封工具包 | 五个尾端终端,针对SL-BP伴热带设计。 |
SLROOFPT-5 | 电源端密封工具包 | 五个电源尾端终端, 针对SL-BP伴热带设计。 |
SLROOFSK-5 | 接合工具包 | 五个同轴接合,针对SL-BP伴热带设计。 |
SLROOFDH-5 | 落水管架工具包 | 五个完整的落水管架, 针对SL-BP伴热带设计。 |
SLROOFRC-25 | 房顶夹工具包 | 25 个房顶夹,针对将SL-BP 伴热带固定到多数类型的房顶和水槽等材料而设计。 |
点击这里获取更多关于SRL伴热带接线 / 终端工具包的细节和内容。
安装附件
胶带 有助于伴热带的绝缘隔离,并让伴热带和被加热物体表面保持紧密接触。
|
警告标签 在管道上每间隔100ft (3m)需要贴一张。
|
管卡 不锈钢管卡,用来增强管道支架和管道的连接
|
导热油灰 用与填充伴热带和管道表面的空隙。
|
RTV密封胶 硅树脂密封胶用来密封导线包、末端包和管道支架。
|
接线盒 (SRL 和 SRM 伴热带) 非金属接线盒。为SLUC-1和 SLRPC-1 工具包推荐。
|
